PT

Kategoria: Zgrzewanie kondensatorowe

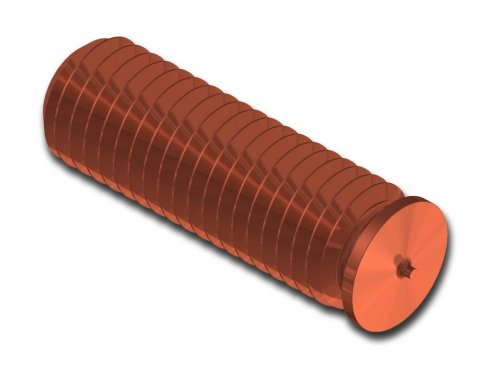

Trzpienie do zgrzewania z gwintem zewnętrznym

schemat

Wymiary

Wymiary

Wymiary Dimmensions								Kod Code
D1	L1	h	N max	D2 ±0,2	D4 ±0,08	L3 ±0,05	α±1°	Stal miedziowana Steel copper plated	Stal nierdzewna Stainless steel A2-50	Aluminium Aluminium AlMg3
M3	6	0,7 - 1,4	0,6	4,5	0,6	0,55	3°	6110003006	6120003006	6100003006
	8							6110003008	6120003008	6100003008
	10							6110003010	6120003010	6100003010
	12							6110003012	6120003012	6100003012
	15							6110003015	6120003015	6100003015
	16							6110003016	6120003016	6100003016
	20							6110003020	6120003020	6100003020
	25							6110003025	6120003025	6100003025
	30							6110003030	6120003030	6100003030
	35							6110003035	6120003035	6100003035
	40							6110003040	6120003040	6100003040
	45							6110003045	6120003045*	6100003045*
M4	6	0,7 - 1,4	0,6	5,5	0,65	0,55	3°	6110004006	6120004006	6100004006
	8							6110004008	6120004008	6100004008
	10							6110004010	6120004010	6100004010
	12							6110004012	6120004012	6100004012
	15							6110004015	6120004015	6100004015
	16							6110004016	6120004016	6100004016
	20							6110004020	6120004020	6100004020
	25							6110004025	6120004025	6100004025
	30							6110004030	6120004030	6100004030
	35							6110004035	6120004035	6100004035*
	40							6110004040	6120004040	6100004040*
M5	8	0,8 - 1,4	1,0	6,5	0,75	0,8	3°	6110005008	6120005008	6100005008
	10							6110005010	6120005010	6100005010
	12							6110005012	6120005012	6100005012
	15							6110005015	6120005015	6100005015
	16							6110005016	6120005016	6100005016
	20							6110005020	6120005020	6100005020
	25							6110005025	6120005025	6100005025
	30							6110005030	6120005030	6100005030
	35							6110005035	6120005035	6100005035
	37							6110005037	6120005037*	6100005037*
	40							6110005040	6120005040	6100005040
	45							6110005045	6120005045	6100005045
	50							6110005050	6120005050	6100005050
M6	8	0,8 - 1,4	1,0	7,5	0,75	0,8	3°	6110006008	6120006008	6100006008
	10							6110006010	6120006010	6100006010
	12							6110006012	6120006012	6100006012
	15							6110006015	6120006015	6100006015
	16							6110006016	6120006016	6100006016
	20							6110006020	6120006020	6100006020
	25							6110006025	6120006025	6100006025
	30							6110006030	6120006030	6100006030
	35							6110006035	6120006035	6100006035
	40							6110006040	6120006040	6100006040
	45							6110006045	6120006045	6100006045
	50							6110006050	6120006050	6100006050
M8	10	0,8 - 1,4	1,5	9,0	0,75	0,85	3°	6110008010	6120008010	6100008010
	12							6110008012	6120008012	6100008012
	15							6110008015	6120008015	6100008015
	16							6110008016	6120008016	6100008016
	20							6110008020	6120008020	6100008020
	25							6110008025	6120008025	6100008025
	30							6110008030	6120008030	6100008030
	35							6110008035	6120008035	6100008035
	40							6110008040	6120008040	6100008040
	45							6110008045	6120008045	6100008045
	50							6110008050	6120008050	6100008050
	55							6110008055	6120008055	6100008055
	60							6110008060	6120008060	6100008060
M10	12	0,8 - 1,4	2,0	11,0	0,8	0,9	3°	6110010012	6120010012
	16							6110010016	6120010016
	20							6110010020	6120010020
	25							6110010025	6120010025
	30							6110010030	6120010030
	35							6110010035	6120010035
	40							6110010040	6120010040
	45							6110010045	6120010045
	50							6110010050	6120010050
