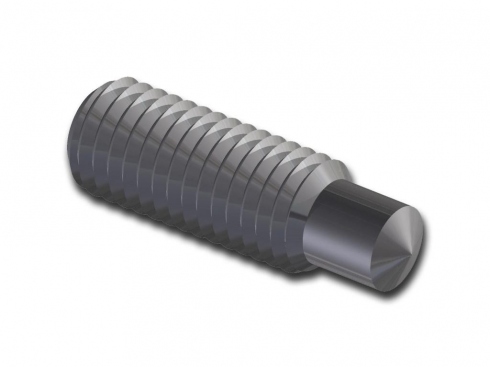

Bolce do zgrzewania zredukowane DIN EN ISO 13918/DIN 32500
* - d3 a h4 są wartościami przybliżonymi.
XXX zastąp w kodzie wymaganą długością l2.
a - Wymiary podane na drugim miejscu dotyczą pierścieni ceramicznych z wartościami wymiarów po ukośniku zgodnie z tabelą pierścieni RF.
Wymiary
|
Wymiary Dimmensions |
Kod Code |
||||||||
|---|---|---|---|---|---|---|---|---|---|
|
d1 |
l2 |
d2 |
d3 * |
h4 * |
l1 ±1 |
α±2,5° |
ymin |
Stal Steel |
Stal nierdzewna A2-50 Stainless steel A2-50 |
|
M6 |
15 - 100 |
4,7 |
7,0 |
2,5 |
l2 + 2,0 |
22,5° |
4,0 |
6116006XXX |
6126006XXX |
|
M8 |
15 - 100 |
6,2 |
9,0 |
2,5 |
l2 + 2,2 |
22,5° |
4,0 |
6116008XXX |
6126008XXX |
|
M10 |
15 - 100 |
7,9 |
11,5 |
3,0 |
l2 + 2,4 |
22,5° |
5,0 |
6116010XXX |
6126010XXX |
|
M12 |
15 - 100 |
9,5 |
13,5 |
4,0 |
l2 + 2,8 |
22,5° |
6,0 |
6116012XXX |
6126012XXX |
|
M16 |
15 - 100 |
13,2 |
18,0 |
5,0 |
l2 + 3,6 |
22,5° |
7,5/11a |
6116016XXX |
6126016XXX |
|
M20 |
15 - 100 |
16,5 |
23,0 |
6,0 |
l2 + 3,9 |
22,5° |
9,0/13,0a |
6116020XXX |
6126020XXX |
|
M24 |
15 - 100 |
20 |
28,0 |
7,0 |
l2 + 4,7 |
22,5° |
12,0/15,0a |
6116024XXX |
6126024XXX |
