Nakrętki wciskane mini

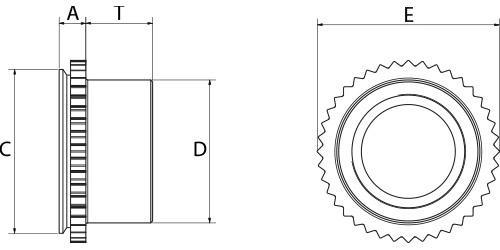

Oznaczenia:
S min - minimalna grubość blachy
d - średnica otworu
m - minimalna odległość od środka otworu do krawędzi
Wymiary
|
Gwint |
C |
D |
A |
E |
T |
S min |
d +0,08/-0 |
m |
Stal nierdzewna |
|---|---|---|---|---|---|---|---|---|---|
|
M2 S-U |
3,6 |
2,50 |
0,79 |
4,07 |
1,65 |
0,76 - 0,91 |
3,61 |
2,8 |
6221910201 |
|
M3 S-FEX |
4,37 |
3,96 |
1,53 |
4,88 |
1,9 |
1,5 - 1,78 |
4,39 |
3,6 |
6221910302 |
|
M3 S-FEOX |
1,02 |
0,99 - 1,14 |
6221910301 |
||||||
|
M4 S-FEX |
7,37 |
5,23 |
1,53 |
8,17 |
2,55 |
1,5 - 1,78 |
7,39 |
5,2 |
6221910402 |
|
M4 S-FEOX |
1,02 |
0,99 - 1,14 |
6221910401 |
||||||
|
M5 S-FEX |
7,37 |
6,48 |
1,53 |
8,17 |
3,05 |
1,5 - 1,78 |
7,39 |
5,2 |
6221910502 |
|
M5 S-FEOX |
1,02 |
0,99 - 1,14 |
6221910501 |
||||||
|
M6 S-FEX |
8,72 |
7,72 |
1,53 |
9,74 |
3,3 |
1,5 - 1,78 |
8,74 |
7,1 |
6221910602 |
