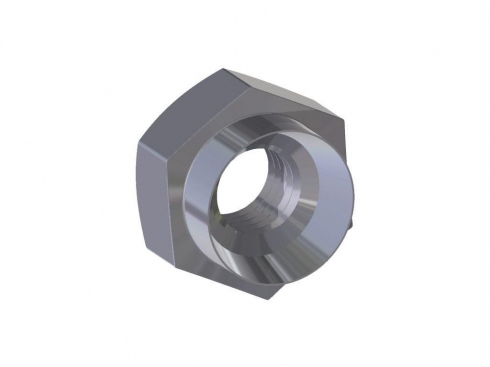

Nakrętki wciskane sześciokątne z kołnierzem
S-HX - Stal ocynkowana
S-HXS - Stal nierdzewna
Oznaczenia:
S min - minimalna grubość blachy
d - średnica otworu
m - minimalna odległość od środka otworu do krawędzi
Zastąp wartość XX w kodzie wartością SWG z tabeli dla wymaganej grubości blachy.
Wymiary
|
Gwint |
A +0/-0,13 |
B ±0,15 |
C ±0,13 |
d +0,05/-0 |
S-HX Stal |
S-HXS Stal nierdzewna |
|---|---|---|---|---|---|---|
|
M2,5 |
5,54 |
7,92 |
3,17 |
5,54 |
621890025XX |
622890025XX |
|
M3 |
5,54 |
7,92 |
3,17 |
5,54 |
621890030XX |
622890030XX |
|
M3,5 |
6,73 |
7,92 |
3,17 |
6,73 |
621890035XX |
622890035XX |
|
M4 |
6,73 |
7,92 |
3,17 |
6,73 |
621890040XX |
622890040XX |
|
M5 |
7,92 |
9,52 |
3,81 |
7,92 |
621890050XX |
622890050XX |
|
M6 |
9,52 |
11,10 |
5,08 |
9,52 |
621890060XX |
622890060XX |
|
M8 |
12,70 |
14,27 |
6,35 |
12,70 |
621890080XX |
622890080XX |
|
M10 |
15,87 |
19,05 |
7,62 |
15,87 |
621890100XX |
622890100XX |
|
M12 |
19,05 |
22,22 |
10,16 |
19,05 |
621890120XX |
622890120XX |
|
Wartość (SWG) |
20 |
18 |
16 |
14 |
12 |
10 |
|---|---|---|---|---|---|---|
|
Grubość blachy (mm) |
0,9 - 1,0 |
1,1 - 1,4 |
1,5 - 1,7 |
1,8 - 2,2 |
2,3 - 2,8 |
2,9 - 3,4 |
