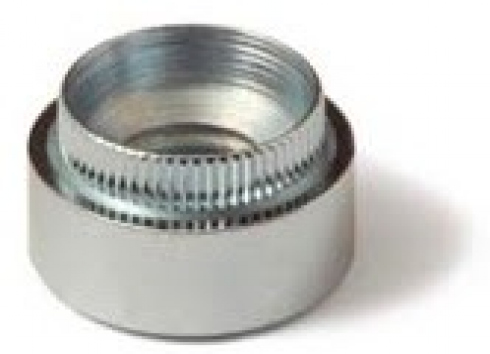

Nakrętki wciskanie do cienkich blach nadające się do lekkich stopów aluminium, magnezu

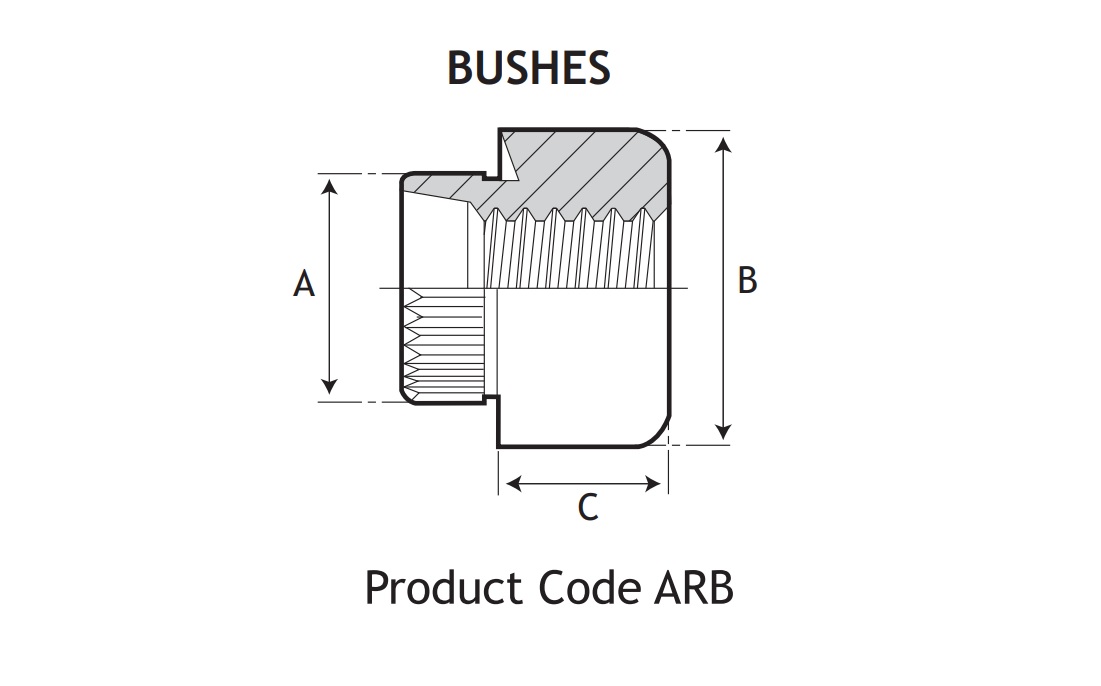

Wymiary
| Rozmiar gwintu
|
Średnica kołnierza A [mm] |
Średnica nakrętki B [mm] |
Wysokość C [mm] |
Otwór montażowy -0,00+0,10 [mm] |
|
|---|---|---|---|---|---|
|
Calowy |
Metryczny |
||||
|
4 |
2,5/3 | 5,8 | 7,9 |
3,2 |
5,90 |
|
6 |
3,5 |
6,9 |
9,5 |
3,8 |
6,95 |
|
8 |
4 | 6,9 | 9,5 |
3,8 |
6,95 |
|
10 |
5 |
8,3 |
11,1 |
4,4 |
8,35 |
|
1/4 |
6 | 9,5 | 12,7 |
5,7 |
9,65 |
|
5/16 |
8 |
13,0 |
15,9 |
6,4 |
13,10 |
|
3/8-7/16 |
10 |
15,4 |
19,1 |
7,6 |
15,50 |
|
1/2 |
12 |
19,4 |
25,4 | 10,2 | 19,50 |
Wymiary
| Kołnierz | 001 | 003 | 004 | 006 | 008 | 010 | 012 | 013 | 014 |
| Zakres łączenia | 0,5-0,6 | 0,7-0,8 | 0,9-1,0 | 1,1-1,3 | 1,4-1,6 | 1,7-1,9 | 2,0-2,2 | 2,3-2,5 | 2,6-2,8 |
| Kołnierz | 016 | 018 | 019 | 020 | 022 | 023 | 024 | 026 |
| Zakres łączenia | 2,9-3,1 | 3,2-3,4 | 3,5-3,7 | 3,8-4,0 | 4,1-4,3 | 4,4-4,6 | 4,7-4,9 | 5,0-6,0 |
