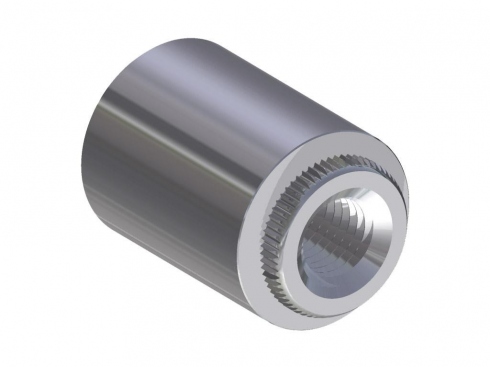

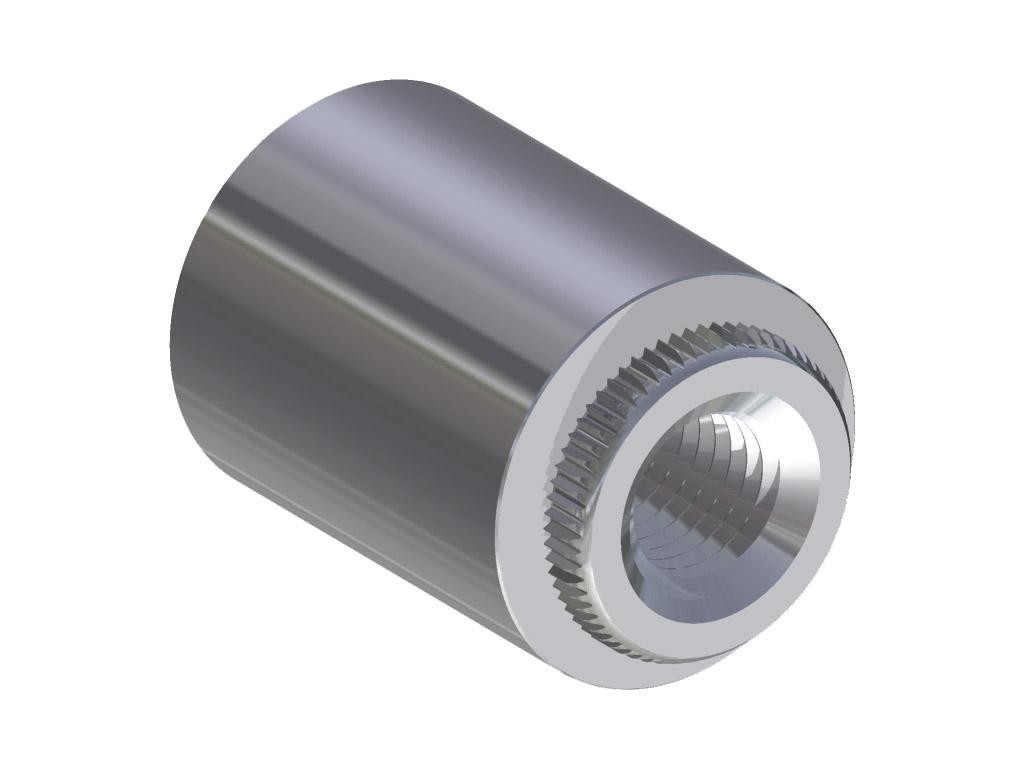

Słupki dystansowe wciskane do płytek drukowanych
S-KFE - Stal ocynkowana
S-KFSE - Stal nierdzewna

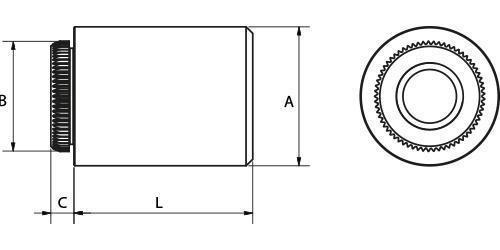

Oznaczenia:
S min - minimalna grubość blachy
d - średnica otworu
m - minimalna odległość od środka otworu do krawędzi
Wymiary
|
Gwint |
L ±0,13 |
C max |
B |
A |
S min |
d +0,08/-0 |
m |
S-KFE Stal ocynkowana |
S-KFSE Stal nierdzewna |
|---|---|---|---|---|---|---|---|---|---|
|
M3 |
3 |
1,53 |
4,68 |
5,56 |
1,53 |
4,22 |
4,4 |
6217603003 |
6227603003 |
|
4 |
6217603004 |
6227603004 |
|||||||
|
5 |
6217603005 |
6227603005 |
|||||||
|
6 |
6217603006 |
6227603006 |
|||||||
|
8 |
6217603008 |
6227603008 |
|||||||
|
10 |
6217603010 |
6227603010 |
|||||||
|
12 |
6217603012 |
6227603012 |
|||||||
|
14 |
6217603014 |
6227603014 |
