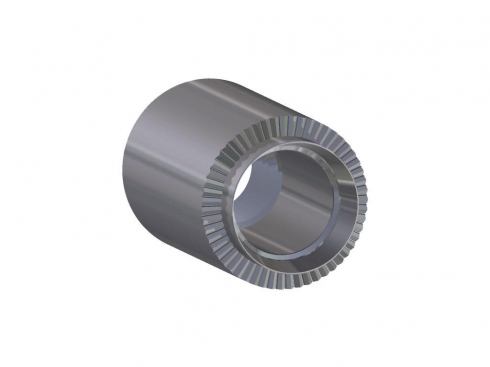

Tulejki dystansowe wywijane mini
S-MF - Stal ocynkowana
S-MFS - Stal nierdzewna
Oznaczenia:
S min - minimalna grubość blachy
d - średnica otworu
m - minimalna odległość od środka otworu do krawędzi
XX - wymień na długość, zamień YY na SWG dla wymaganej blachy
Wymiary
|
Gwint |
A +0/-0,13 |
B ±0,15 |
d +0,05/-0 |
S-MF Stal ocynkowana |
S-MFS Stal nierdzewna |
|---|---|---|---|---|---|
|
M2 |
3,50 |
5,00 |
3,50 |
62142020XXYY |
62242020XXYY |
|
M2,5 |
4,19 |
5,50 |
4,19 |
62142025XXYY |
62242025XXYY |
|
M3 |
4,19 |
5,50 |
4,19 |
62142030XXYY |
62242030XXYY |
|
M3,5 |
5,41 |
7,00 |
5,41 |
62142035XXYY |
62242035XXYY |
|
M4 |
5,41 |
7,00 |
5,41 |
62142040XXYY |
62242040XXYY |
|
M5 |
6,40 |
8,50 |
6,40 |
62142050XXYY |
62242050XXYY |
|
M6 |
7,70 |
10,00 |
7,70 |
62142060XXYY |
62242060XXYY |
|
M8 |
9,70 |
12,00 |
9,70 |
62142080XXYY |
62242080XXYY |
|
M10 |
12,70 |
16,00 |
12,70 |
62142100XXYY |
62242100XXYY |
|
M12 |
15,87 |
19,00 |
15,87 |
62142120XXYY |
62242120XXYY |
|
C ±0,13 |
8-10mm |
11-13mm |
14-16mm |
17-22mm |
|---|---|---|---|---|
|
D nom |
3,0mm |
6,0mm |
9,0mm |
12,0mm |
|
Wartość (SWG) |
24 |
22 |
20 |
18 |
16 |
14 |
12 |
10 |
|---|---|---|---|---|---|---|---|---|
|
Grubość blachy (mm) |
0,4 - 0,6 |
0,7 - 08 |
0,9 - 1,0 |
1,1 - 1,4 |
1,5 - 1,7 |
1,8 - 2,2 |
2,3 - 2,8 |
2,9 - 3,4 |
