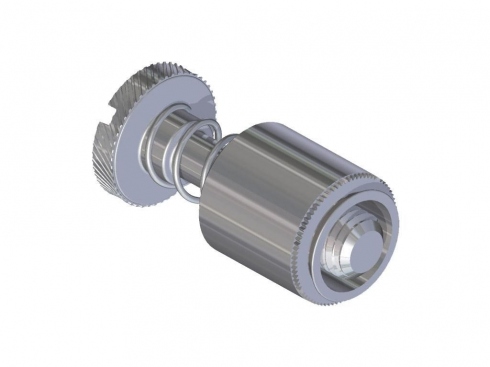

Śruby niegubne wciskane
S-PFS2 - Stal ocynkowana
S-PFC2 - Stal nierdzewna
Oznaczenia:
S min - minimalna grubość blachy
d - średnica otworu
m - minimalna odległość od środka otworu do krawędzi
Wymiary
|
Gwint |
Oznaczenie |
A max |
B max |
C ±0,4 |
D ±0,13 |
E ±0,25 |
L nom |
L1 max |
S min |
d +0,08/-0 |
Długość gwintu po skręceniu |
m |
S-PFS2 Stal ocynkowana |
S-PFC2 Stal nierdzewna |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
M3 |
40 |
1,53 |
6,71 |
6,4 |
1,83 |
7,92 |
13,72 |
9,14 |
1,53 |
6,73 |
0 |
6,35 |
6217303040 |
6227303040 |
|
62 |
9,5 |
3,2 |
6217303062 |
6227303062 |
||||||||||
|
M4 |
50 |
1,53 |
7,9 |
7,9 |
2,08 |
9,53 |
17,53 |
11,43 |
1,53 |
7,9 |
0 |
7,87 |
6217304050 |
6227304050 |
|
72 |
11,1 |
3,2 |
6217304072 |
6227304072 |
||||||||||
|
94 |
14,3 |
6,4 |
6217304094 |
6227304094 |
||||||||||
|
M5 |
50 |
1,53 |
8,72 |
7,9 |
2,08 |
10,31 |
17,53 |
11,47 |
1,53 |
8,74 |
0 |
8,63 |
6217305050 |
6227305050 |
|
72 |
11,1 |
3,2 |
6217305072 |
6227305072 |
||||||||||
|
94 |
14,3 |
6,4 |
6217305094 |
6227305094 |
||||||||||
|
M6 |
60 |
1,53 |
10,47 |
9,5 |
2,46 |
11,89 |
22,35 |
14,73 |
1,53 |
10,49 |
0 |
9,65 |
6217306060 |
6227306060 |
|
82 |
12,7 |
3,2 |
6217306082 |
6227306082 |
||||||||||
|
04 |
15,9 |
6,4 |
6217306004 |
6227306004 |
