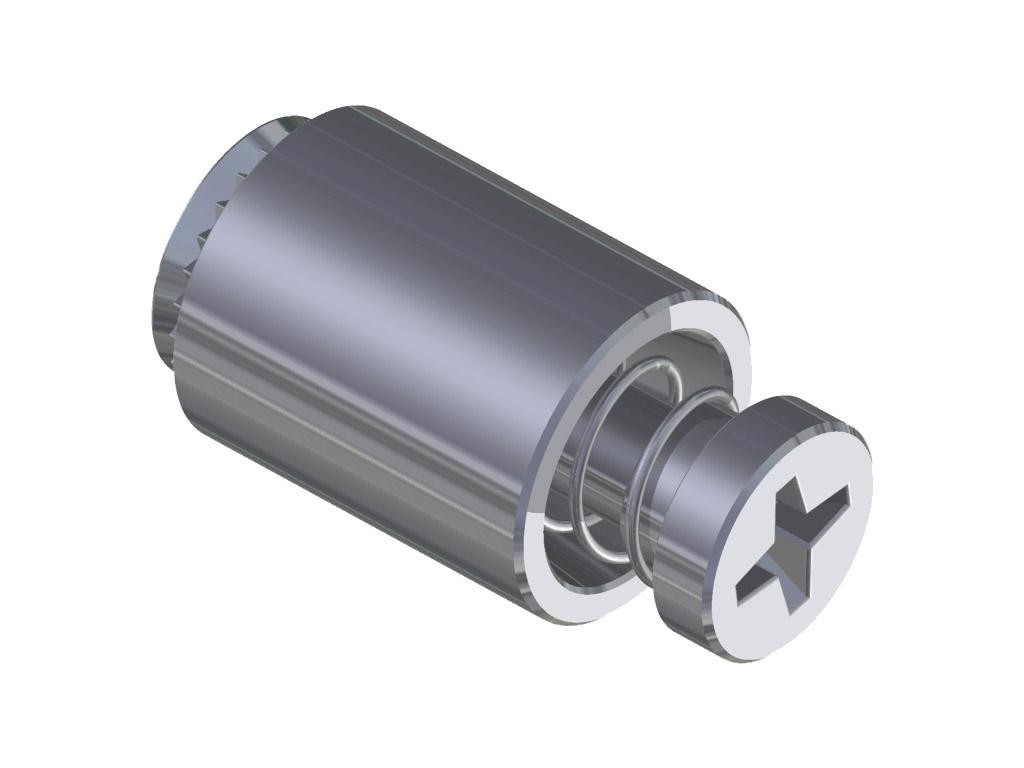

Śruby niegubne wciskane
S-PFC2P - Stal nierdzewna
Oznaczenia:
S min - minimalna grubość blachy
d - średnica otworu
m - minimalna odległość od środka otworu do krawędzi

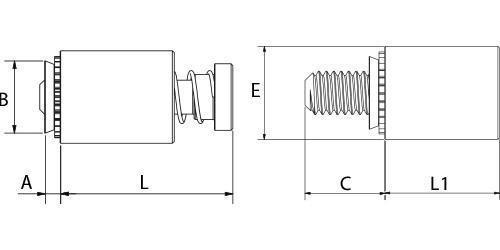

Wymiary
|
Gwint |
Oznaczenie |
A max |
B max |
C ±0,4 |
Bit |
E ±0,25 |
L nom |
L1 max |
S min |
d +0,08/-0 |
Długość gwintu po skręceniu |
m |
S-PFC2P Stal nierdzewna |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
M3 |
40 |
1,53 |
6,71 |
6,4 |
No.1 |
7,92 |
13,72 |
9,14 |
1,53 |
6,73 |
0 |
6,35 |
6227203040 |
|
62 |
9,5 |
3,2 |
6227203062 |
||||||||||
|
M4 |
50 |
1,53 |
7,9 |
7,9 |
No.2 |
9,53 |
17,53 |
11,43 |
1,53 |
7,9 |
0 |
7,87 |
6227204050 |
|
72 |
11,1 |
3,2 |
6227204072 |
||||||||||
|
94 |
14,3 |
6,4 |
6227204094 |
||||||||||
|
M5 |
50 |
1,53 |
8,72 |
7,9 |
No.2 |
10,31 |
17,91 |
11,47 |
1,53 |
8,74 |
0 |
8,63 |
6227205050 |
|
72 |
11,1 |
3,2 |
6227205072 |
||||||||||
|
94 |
14,3 |
6,4 |
6227205094 |
||||||||||
|
M6 |
60 |
1,53 |
10,47 |
9,5 |
No.3 |
11,89 |
22,99 |
14,73 |
1,53 |
10,49 |
0 |
9,65 |
6227206060 |
|
82 |
12,7 |
3,2 |
6227206082 |
||||||||||
|
04 |
15,9 |
6,4 |
6227206004 |
