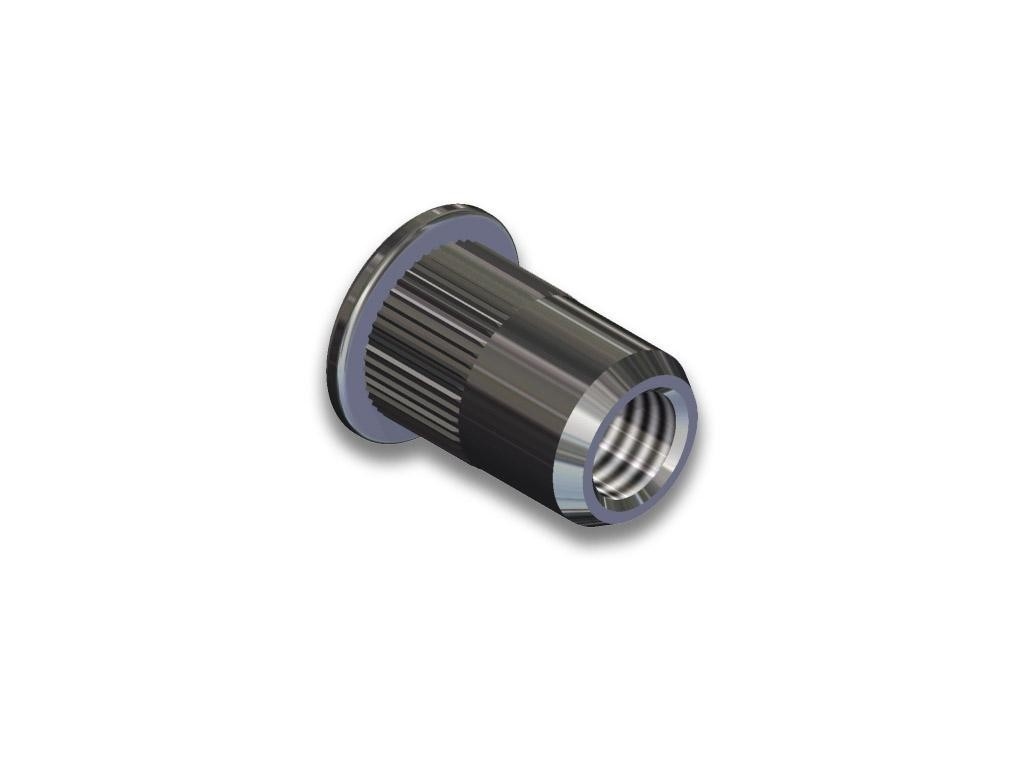

Nitonakrętki aluminiowe radełkowane z kołnierzem płaskim
Rozměry
|
Gwint |
Kod |
Zakres |
Otwór d -0/+0,1 |
D |
B |
K |
L |
|---|---|---|---|---|---|---|---|
|
M4 |
2120019104 |
0,5 - 2,0 |
6,0 |
5,9 |
8,8 |
0,8 |
11,0 |
|
M5 |
2120019105 |
0,5 - 2,5 |
7,0 |
6,9 |
10,0 |
1,0 |
13,0 |
|
M6 |
2120019106 |
0,5 - 2,5 |
9,0 |
8,9 |
12,3 |
1,3 |
15,0 |
|
M8 |
2120019108 |
1,0 - 3,0 |
11,0 |
10,9 |
14,3 |
1,5 |
18,0 |
|
M10 |
2120019110 |
1,0 - 4,0 |
13,0 |
12,9 |
17,0 |
1,7 |
21,0 |
informacje techniczne
|
Osiowe obciążenie próbne dla gwintu |
M3 | M4 | M5 | M6 | M8 | M10 | M12 | |
|---|---|---|---|---|---|---|---|---|
| Wszystkie typy | stal/stal nierdzewna | 3900N | 6800N | 11500N | 16500N | 25000N | 32000N | 34000N |
| aluminium | 1900N | 4000N | 6500N | 7800N | 12300N | 17500N | - | |
| Moment zrywania | M3 | M4 | M5 | M6 | M8 | M10 | M12 |
|---|---|---|---|---|---|---|---|
|
stal/stal nierdzewna kołnierz płaski, okrągła/sześciokątna |
2Nm | 5Nm | 8,5Nm | 15Nm | 26Nm | 50Nm | 80Nm |
|
stal/stal nierdzewna kołnierz stożkowy, okrągła/sześciokątna |
1Nm | 4Nm | 8Nm | 15Nm | 26Nm | 45Nm | 70Nm |
|
stal/stal nierdzewna kołnierz zredukowany, okrągła/sześciokątna |
1Nm | 3Nm | 6Nm | 11Nm | 20Nm | 32Nm | 50Nm |
|
aluminium płaski/zredukowany kołnierz, Okrągłe |
0,7Nm | 2,5Nm | 5Nm | 8Nm | 20Nm | 25Nm | - |
| Moment dokręcania | M3 | M4 | M5 | M6 | M8 | M10 | M12 |
|---|---|---|---|---|---|---|---|
|
stal/stal nierdzewna kołnierz płaski, okrągłe |
0,5Nm | 1Nm | 2Nm | 4,5Nm | 5,5Nm | 11Nm | 30Nm |
|
stal/stal nierdzewna (zredukowany) stożkowy kołnierz, okrągłe/sześciokątne |
0,4Nm | 0,8Nm | 1,5Nm | 3,5Nm | 4,5Nm | 8,5Nm | 24Nm |
|
aluminium kołnierz płaski, okrągłe |
0,25Nm | 0,9Nm | 1,5Nm | 3,5Nm | 5Nm | 6,5Nm | 21Nm |
|
aluminium (zredykowany) stożkowy kołnierz, okrągłe |
0,2Nm | 0,7Nm | 1,2Nm | 2,5Nm | 4Nm | 5Nm | 16Nm |
|
Wytrzymałość na ścinanie |
M3 | M4 | M5 | M6 | M8 | M10 | M12 | |
|---|---|---|---|---|---|---|---|---|
| okrągłe/sześciokątne, płaski (zredukowany) stożkowy kołnierz | stal/stal nierdzewna | 900N | 1500N | 2000N | 3000N | 4400N | 5000N | 6500N |
| aluminium | 600N | 1000N | 1200N | 2000N | 2400N | 3800N | - | |
