DIN 1440

Kategoria: Podkładki stalowe i nierdzewne

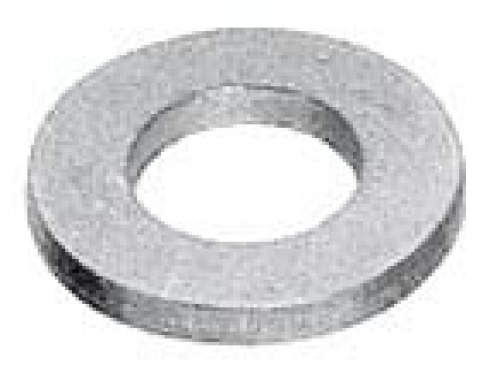

Rysunek poglądowy

MATERIAŁ:
Stal bez powłoki
Stal ocynk galw. biały
Stal ocynk galw. żółty
Stal nierdzewna A2, A4

Rozmiar M	d1	d2	h
5	5	10	0,8
6	6	12	1,6
7	7	14	1,6
8	8	16	2
10	10	20	2,5
12	12	25	3
14	14	28	3
16	16	28	3
18	18	30	4
20	20	32	4
22	22	34	4
24	24	38	4
27	27	40	5
30	30	45	5
33	33	50	5
35	35	52	6
36	36	52	6
40	40	58	6
45	45	62	7
50	50	68	8
55	55	75	9
60	60	80	9
65	65	90	9
70	70	95	10
75	75	100	10
80	80	110	12
85	85	110	12
90	90	115	12
100	100	125	14
